項目背景

客戶是一家專注于金屬纖維及特種線纜研發生產的新材料企業，是國內智能穿戴柔性功能材料領域的核心供應商，產品廣泛應用于電子信息、新能源等高端制造領域。企業設有金屬纖維分解去皮酸洗生產線，隨著產能持續擴張，廢水處理與資源化利用需求日益迫切。

廢水來源與水質特征

該企業在金屬纖維表面處理工序中，采用硫酸酸洗工藝去除金屬絲表面氧化皮，硫酸與氧化鐵及基體鐵發生反應生成硫酸亞鐵。酸洗廢液經初步濃縮后，形成高濃度硫酸亞鐵母液，鹽分濃度接近飽和態，主要成分為七水硫酸亞鐵，同時含有少量游離硫酸及微量合金金屬離子。

處理規模

一期項目：日處理量 5 噸硫酸亞鐵母液

二期擴產：產能擴大后新增日處理量 8 噸，總處理能力達 13 噸 / 天

處理難點

1、高濃度易結垢：母液接近飽和狀態，傳統蒸發設備極易在換熱面形成結晶垢層，導致傳熱效率急劇下降，需頻繁停機清洗

2、現場配套條件受限：廠區無集中蒸汽源與冷卻水系統，傳統蒸發工藝難以直接落地

3、資源化要求高：七水硫酸亞鐵具有較高經濟價值，需保證結晶鹽品質以實現回收外售

4、運行穩定性要求：酸洗生產線連續運行，廢水處理系統需保障長期穩定運行，故障率低

處理要求

1、結晶鹽含水率低于 10%，可作為工業鹽回收利用或合規處置

2、蒸發產水水質清澈，可回用于生產工序或達標排放

3、系統全自動運行，減少人工操作成本

4、設備占地緊湊，適配現有車間布局

水清木華解決方案

針對客戶現場工況與處理目標，水清木華技術團隊經水樣實驗驗證與工藝論證，采用低溫刮板結晶蒸發工藝，分兩期為客戶配置成套處理系統：

一期工程（5 噸 / 天）

配置HP-G-250 型刮板結晶蒸發器，針對現場無蒸汽與冷卻水的實際條件，同步配套蒸汽發生器與閉式冷卻塔，形成完整獨立處理單元。

核心設備參數：

處理能力：5 噸 / 天

運行功率：8kW

蒸發溫度：55℃（低溫負壓蒸發）

蒸汽消耗：每噸廢水耗蒸汽約 1.1 噸

設備尺寸：長 4380mm × 寬 1700mm × 高 3750mm

二期擴產工程（8 噸 / 天）

客戶產能擴大后，水清木華技術團隊快速響應，新增HP-G-350 型刮板結晶蒸發器一臺，實現系統無縫擴容。

核心設備參數：

處理能力：8 噸 / 天

工作壓力：≥5bar

壓縮空氣流量：500L/min 以上

設備尺寸：長 4380mm × 寬 1600mm × 高 3600mm

智能控制系統

兩臺設備均搭載"水清云端" 智能控制系統，采用 "云平臺 + 數傳網關 + 顯示終端" 三層架構，核心控制組件選用德國西門子 PLC，實現：

1、多設備、多平臺遠程監控與操作

2、全自動運行，無人值守，運行參數實時采集與異常預警

3、運行數據云端存儲與追溯分析

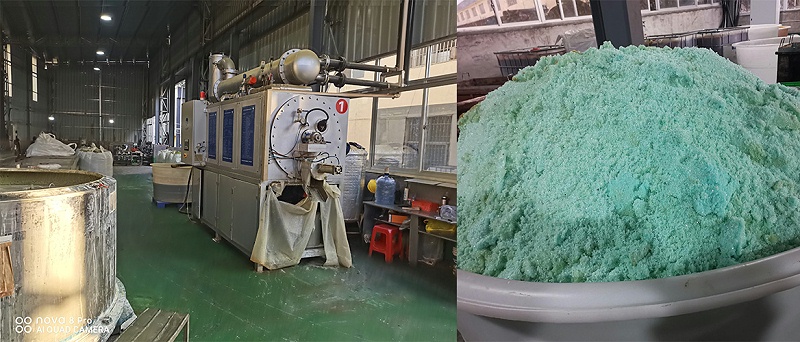

處理效果

項目投運以來，系統運行穩定可靠，各項指標均達到并優于設計要求：

1、結晶鹽品質優異：產出七水硫酸亞鐵結晶鹽含水率穩定低于10%，呈干燥顆粒狀，純度滿足工業級回用標準，可直接作為高價值工業鹽外售，實現變廢為寶。

2、產水水質清澈：蒸發冷凝水水質潔凈，可全部回用于酸洗配液及車間清洗工序，大幅減少新鮮水取用，助力企業實現廢水減量化與資源化。

3、運行穩定低維護：內置刮板持續清潔換熱壁面，從根本上解決高鹽廢水蒸發結垢難題，設備連續運行周期長，清洗維護頻次顯著降低。

4、自動化程度高：系統全程自動運行，無需專人值守，僅需定期巡檢與收鹽，大幅節省人工成本。

系統核心優勢

1、刮板蒸發技術，攻克結垢難題

采用旋轉刮板強制成膜技術，刮板緊貼加熱內壁持續刮動，及時剝離結晶沉積物，確保換熱面長期高效傳熱，特別適用于硫酸亞鐵等易結晶、易結垢物料的蒸發處理，解決了傳統蒸發器頻繁結垢堵塞的行業痛點。

2、低溫負壓蒸發，保護物料品質

在真空負壓環境下實現 55℃低溫蒸發，避免高溫導致亞鐵離子氧化變質，保障七水硫酸亞鐵產品品質，同時降低熱源要求，適配蒸汽發生器供熱工況。

3、模塊化設計，靈活擴容

設備采用一體化集成設計，占地緊湊無需大規模土建施工。模塊化架構支持隨產能增長靈活擴容，一期二期設備無縫銜接，保護客戶前期投資。

4、云端智能管控，運維高效

"水清云端" 系統實現遠程監控、故障預警與數據追溯，配合西門子 PLC 穩定控制，真正做到全自動無人值守。管理人員可通過 PC 端與移動端隨時掌握設備運行狀態，運維效率大幅提升。

5、一站式交鑰匙服務

從水質檢測、方案設計、設備制造到安裝調試、人員培訓，水清木華提供全流程服務。針對客戶現場無蒸汽、無冷卻水的特殊條件，配套蒸汽發生器與冷卻塔，確保系統即裝即用。

結語

本項目是水清木華刮板結晶蒸發器在金屬新材料行業硫酸亞鐵母液處理的典型應用案例。通過低溫刮板蒸發技術，不僅解決了高鹽母液處理難題，更實現了七水硫酸亞鐵的資源化回收，為客戶創造顯著環保效益與經濟收益。

青島水清木華深耕工業廢水處理領域近 20 年，擁有千余項工程案例經驗，專注為高鹽廢水、酸洗廢液、RO 濃水、MVR 母液等難處理廢水提供蒸發結晶整體解決方案。如需了解更多技術細節或獲取定制化方案，歡迎聯系我們進行水質檢測與技術交流。
